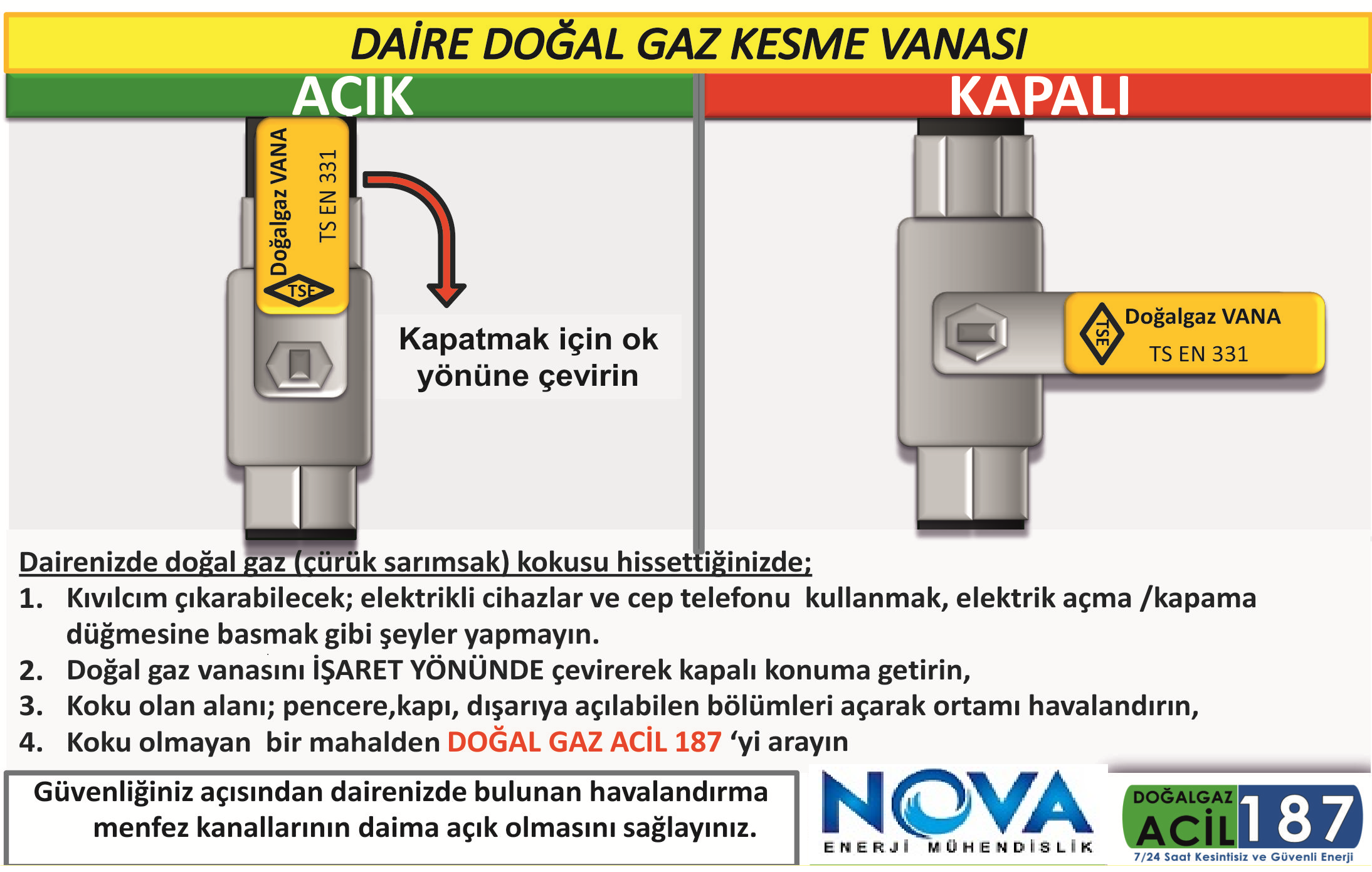

Ana Kesme Vanası : Bir binaya verilen gazı tamamen güvenli şekilde kesebilmek veya bir daireye ait gazı kontrol edebilmek üzere bağlantı hattı başına konulan küresel tip gaz kesme elemanıdır.

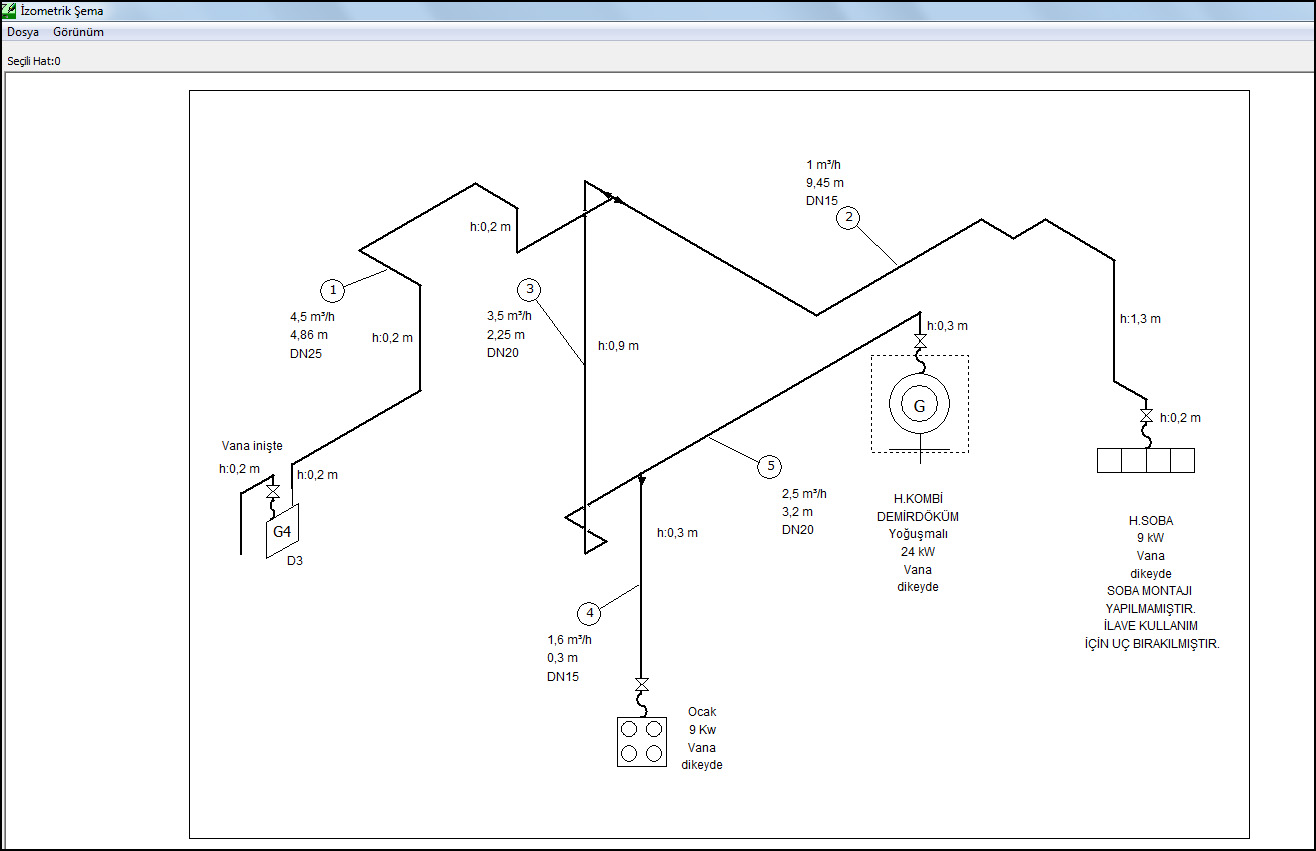

Dağıtım Borusu :Ana emniyet vanası ve regülatörden sonra gaz sayaçlarının giriş bağlantılarına kadar düşey veya yatay olarak çekilen boru hattıdır.

Kolon Borusu : Düşey olarak çekilen dağıtım borularıdır.

Sayaç Bağlantı Hattı : Kolon hattı ile sayaç girişi arasında bulunan borudur.

Tüketim Hattı : Sayaçtan en son ayırım(sorti) hattına kadar olan ana borudur.

Ayırım Hattı : Tüketim hattından ayrılan ve cihaz bağlantı vanasına (sorti musluğu) kadar olan borudur.

Cihaz Bağlantı Hattı : Cihaz bağlantı vanasından cihaza kadar olan hattır.

Atık Gaz Sistemleri : Isıtma ve sıcak su üretimi yapan gaz yakıtlı cihazlar yakma düzenlerine iki ana gruba ayrılır: 1-Bacalı cihazlar 2-Hermetik cihazlar





KOMBİLER:
Kombi konutlarda ve iş yerlerinde ısıtma ve sıcak su ihtiyaçlarını karşılayan farklı çeşitleri üretilen doğal gaz ile çalışan bir cihazdır.

Aynı zamanda kombi duvara asılabilen, ebatları küçük, hafif, az yer kaplayan, gerektiğinde kolay taşınabilen, sessiz çalışan, kullanıcıya bağımsız ısınma konforu sağlayan bir cihaz olarak da tanımlanabilir.

3 farklı türde kombi bulunmaktadır.

1. Bacalı kombi
2. Hermetik kombi
3. Yoğuşmalı Kombiler

Bacalı Kombiler:
Bir Çoğumuzun Evinde Yıllarca Kullanmış Olduğu Gaz Yakıtlı Şofbenlere Benzemek İle Birlikte Sıcak Su Veya Kalorifer Isıtma Amacıyla Çalışmayı Ayrıştıran Üç Yollu Vanalar Veya Bir Termik Eşanjörler Gibi Farklı Düzenekler İle Donatılmıştır.

Bunun Yanı Sıra Elde Edilen Isının Isıtma Sistemine Dağıtımını Sağlayan Sirkülatör Vasıtasıyla Isıtma Tesisatının Tamamına Kazanılan Isıyı Aktarırlar. Kombinin İçinde Bulunan Ve Sistemde Isınan Suyun Genleşmesini Absorbve eden Genleşme Tankı İle Tesisat Basıncı Dengelenerek Makul Seviyede Tutulur.

Bunun yanı sıra Anormal Basınç artışları ve muhtemel arızalar için, Sistem Basıncını Tahliye edecek, Bir Basınç Emniyet Ventili olmalı. Tesisat Havasını Otomatik Olarak Atmaya Yarayan Hava Atma Ventili, Isı Kontrolü Sağlayan Termostatlar, Emniyet Termikleri, Isı Algılayıcıları ve Baca Sensörü gibi Emniyet Donanımları İle Donatılarak Can ve Mal Güvenliği İçersin de Konforlu Bir Isınma Ve Sıcak Su Kullanımı Hedeflenerek Dizayn Edilmişlerdir.

Bacalı Kombiler Yanma İçin Gerekli Olan Oksijeni(yanma havasını) Bulundukları Mahalden Temin Ederek Isınan Havanın Yanma Hücresinde Yükselerek Baca Yolu İle Mahalli Terk Etmesi Sonucu Gerçekleştirirler. Doğal Olarak Sorunsuz Ve Emniyetli Bir Yanma İçin Bu Tür Cihazların Bulundu Mahallin Çok İyi Havalandırılması Ve Kullanılan Gaz Cinsine Göre Uygun Konumlandırılmış Havalandırılma Menfezleri Bulunması Şarttır.

Hermetik Kombiler:
Prensip Olarak Bacalı Kombiler Gibi Çalışmakla Beraber, Sızdırmazlık Sağlanmış Kapalı Bir Yanma Hücresi Ve Cebri Hava Akışını Sağlayan, Bir Fan Motoru İle Donatılmış Olup, Dış Ortama Bağlı, Çift Cidarlı Bir Baca Seti İle Donatılmışlardır. Bu Tür Cihazlar (hermetik kombiler),Yanma İçin Gerekli Olan Oksijeni(yanma havasını),Dış Ortamdan Alarak, Yanma Neticesinde Açığa Çıkan Egzost Gazı Emisyonunu, Yine Aynı Baca Seti İçersin de Bulunan, Tahliye Kanalı Vasıtasıyla, Dış Ortama Atarak, Bulunduğu Ortam Havasından Tamamen Bağımsız ve Güvenli Kullanım Sağlarlar.

Yoğuşmalı kombiler:
Çalışma mekanizması konvansiyonel kombilerle benzerlik taşır ancak yoğuşmalı kombilerin en büyük farkı; dışarı atılan su buharının sıcaklığını da ısıtmaya dönüştürebilme özelliğidir.

Yoğuşma (yoğunlaşma) teknolojisi sayesinde dışarı atılan gaz halindeki su buharı yoğunlaştırılarak sıvı hale dönüştürülür. Bu da ilave bir ısının açığa çıkmasına sebep olur, bu ısı da ısıtma için tekrar kullanılabilir.

Öncelikle,  yoğuşmalı kombiden elde edilen ısı verimliliği yaklaşık yüzde 109 oranındadır. Bu rakamı konvansiyonel kombilerle kıyaslayacak olursak yoğuşmalı kombilerin yüzde 17 oranında daha verimli olduğunu rahatlıkla söyleyebiliriz. Yoğuşmalı kombiler aynı enerjiyle daha fazla ısıtma gücüne sahip olduğundan dolayı enerji israfını büyük oranda azaltır.

Kombi alırken nelere dikkat etmelisiniz?
Tüm firmalardan ayrıntılı bilgi alınız.
TSE, CE, ISO 9002 standartlarına sahip olup olmadıklarını araştırınız.
Satış sonrası hizmetlerini inceleyiniz.
Cihazlar için verilen garanti şartlarını sorunuz.
Yanma ve yakıt tasarruf sistemlerini kıyaslayınız.
Cihazı çalışır vaziyette görmeye gayret ediniz.
Firma yetkili bayilerine, ücretsiz keşifle dairenizi inceletip cihaz tipini belirleyiniz.
Cihazınızı eğitimli bayi ustalarına monte ettiriniz.
Ana firma tarafından belirlenen prosedürlerin uygulanışını kontrol ettiriniz.

Kat kaloriferi tesisatı bina veya evlerde altyapı olarak kalorifer sisteminin kurulu olmadığı, sonradan mekan içinde kat kaloriferi sisteminin kurulması için en uygun , estetik ve sağlıklı tesisat yöntemidir.Yerden ısıtma sistemi büyük küçük tüm mekanlarda binanın alt yapı aşamasında önceden planlanarak yapılması gereken ısıtma sistemlerinden biridir.
Yerden dağıtma sistemi ( cross-link ) villa, konut ,okul gibi mekanlarda binanın alt yapı aşamasında planlanarak uygulanan bir sistemdir. Kısaca boruların bir merkezden her bir radyatör veya kullanma suyu musluklarına zeminde gizli olarak koruyucu kılıf içinde asıl borunun hattının çekilmesi işlemidir.

MOBİL SİSTEM

Tek bir kolon çıkılarak, katlardaki kollektör kutularından her bir radyatöre şap içerisinden gidiş-dönüş boruları döşenir. Kollektörlü sistem olarak da adlandırılır. Borular şapın içine döşendiği için genellikle yeni binalarda uygulanır.

PE-X ısıtma boruları, yüksek sıcaklıkta (70 ila 90º C) işletmede genleşmeden dolayı şapa ve zemine zarar vermesin diye daha büyük çaptaki koruyucu spiral kılıf boruların içerisinden geçirilir ve bu sayede koruyucu spiral kılıf boru ve ısıtma borusu arasında genleşme için boş hacim kalır. Bu hacimdeki hava,aynı zamanda ısı yalıtımı sağlayarak boruların geçtiği mekanların gereksiz yere ısınmasına ve ısı kaybına engel olur. Koruyucu kılıf boru, bükülme esnasında kesit daralmasına sebebiyet vermemesi için spiral boru olarak temin edilmelidir. Montaj kolaylığı sağlaması açısından, hazır koruyucu spiral kılıflı PE-X borular da piyasada mevcuttur. Radyatöre giden koruyucu spiral kılıf boru kırmızı renkte,radyatörden dönen ise mavi renktedir. Böylece bağlantılar yapılırken yanlışlık yapma riski azaltılır.

---











---

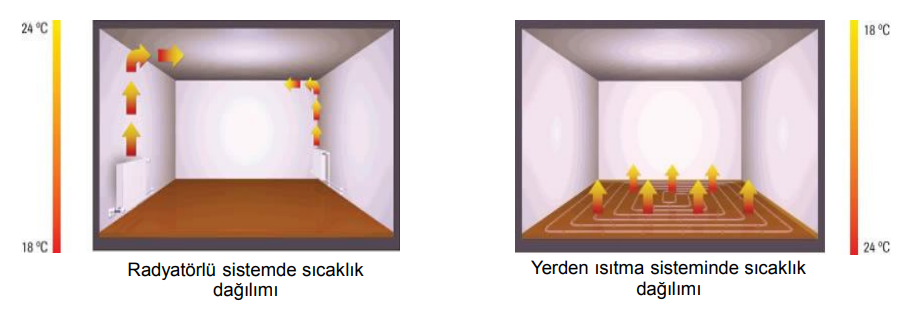

YERDEN ISITMA SİSTEMİ
Borular şapın içine döşendiği için genellikle yeni binalarda uygulanır. Tesviye edilmiş kat betonunun üzerine ve duvar kenarlarına ısı ve ses yalıtımı görevi gören strafor ve bunun üzerine polipropilen folyo serilir. Daha sonra seçilen döşeme biçimine ve boru aralığına (modülasyon) göre klipsli lamalar sabitlenir. Bunların yerine kendinden modüllü yalıtkan paneller de kullanılabilir. Bu paneller strafor,polipropilen folyo ve klipsli lamaların görevini tek başına yapabilmektedir.

Zemine uygulanacak olan boruların boyları başlangıç noktasına monte edilecek olan, su dağıtım ve toplama ünitesi görevini yapan kollektorde sirkülasyon pompası olup olmama durumuna göre 80 – 120 m arası sınırlı kalacağından borular zemine tek bir grup halinde uygulanmaz. Başlangıç noktasından itibaren uygun metraj tamamlanana kadar boru rezistans gibi döşenir ve başlangıç noktasına tekrar dönülür, bu gidiş dönüş işlemine bir grup denir.

Borular, seçilen döşeme biçimine ve boru aralığına göre döşendikten sonra her bir ağız kollektöre bağlanır. Kollektörün yeri, yerden ısıtma borusu döşenecek tüm mekanlara uygun uzaklıkta olacak şekilde tespit edilmelidir. Her bir grup ayrı bir vana ile kontrol edilir. Büyük bir mekan, birden fazla grupla ısıtılabilir.

---











---

     SIHHİ TESİSAT

Yapı için gerekli olan suyun temini, depolanması, ısıtılması, yumuşatılması, basınçlandırılması ve dağıtımı, pis suyun atılması, atık suyun arıtılması, yağmur suyu tahliyesi ve yangın söndürme konularını içerir.Su tesisatı iki temel bölümden oluşur:

1. Temiz Su Tesisatı
2. Atık Su tesisatı

   TEMİZ SU TESİSATI

1- Bina Dışı Temiz Su Tesisatı: Şehir şebekesinden başlayıp, bina girişindeki Ana Vanaya kadar olan ve genellikle toprak altına döşenmiş borulardır. Her tesisatçı müdahele edemez. Priz hattı(besleme borusu) da denir.

2- Bina İçi Temiz Su Tesisatı: Bina ana vanasından başlayıp en uçtaki su akıtma yerine kadar olan bu boru ağına bina içi temiz su tesisatı denir.

a) Dağıtım Boruları: Sayaçtan başlayıp kolon vanasına kadar olan yatay ve dikey borulardır. Toprak altında, üzerinde duvara gömülü veya kanal içinde döşenebilir. Toprak altına döşenen borular iyi izole edilmelidir.

b) Kolon Boruları: Kolon vanasından başlayıp, suyu bağlantı borusuna ileten dikey borulardır. Kolondan başlayıp su akıtma yerlerine giden dikey borulardır.

ATIK SU TESİSATI

Su akıtma yerlerinden gelen pis suları binanın 1-1,5 m dışına ileten boru ağıdır. Kısımları şunlardır;

1- Pis Su Ana Borusu: Kolonlardan gelen pis suyu toplayarak bina dışındaki rogar’a ileten boruya denir. Mümkün olan en kısa yoldan bina dışına çıkması gerekir. Genellikle bodrum kat döşemesi altından döşenir.

2- Kolon: Katlardan gelen pis suyu düşey olarak aşağı ileten borudur. Mümkün mertebede dik döşenir.

3- Kat Borusu: Su akıtma yerlerinden gelen pis suyu yatayda en yakın kolona ileten borudur. Genellikle döşeme içine döşenir. Eğimine dikkat edilmelidir.

4- Bağlantı Borusu: Su akıtma yerlerini, kat borusuna bağlar. Genellikle 50-70lik olarak döşenir.

5- Havalık: Kolon üzerinde en üstteki kat borusundan itibaren çatı seviyesini yarım metre geçecek kadar döşenen borudur.
